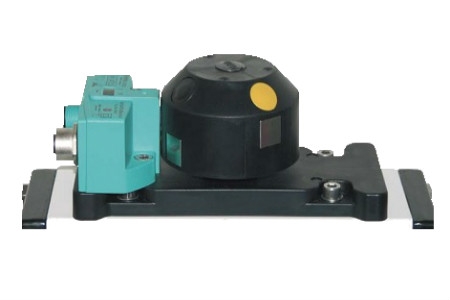

Двухпозиционный указатель положения Tyco AVID серии F31


Двухпозиционный указатель положения AVID серии F31 состоит из двух датчиков приближения, которые согласовывают положение клапана с такими системами управления, как программно-логический контроллер (PLC) и дисплейный монитор (DCS).

Блоки компактной конструкции и непосредственно устанавливаются на приводы Tyco PremiAir и Keystone F79E/U.

Позиционеры AVID делятся на:

  • F31 – компактный индуктивный датчик на два положения;
  • F31K – индуктивный датчик на два положения с встроенной камерой выводов.

Основные характеристики указателя положения AVID серии F31:

  • Компактная конструкция не занимает много места;
  • Подходит на все типы приводов PremiAir и Keystone для непосредственной установки;
  • Блоки в соответствии со стандартом VDI/VDE 3845;
  • Отчетливая визуальная местная индикация;
  • Простота сборки и электрического присоединения;
  • Датчику не нужна регулировка после установки;
  • Разнообразие электрических присоединений;
  • Электроника герметично защищена;
  • Светодиодное отображение активации электромагнита и положения клапана;
  • Устройство сертифицировано ATEX по применению II 2G/2D;
  • Обычное управление или при помощи AS-интерфейса.

Конструктивные особенности указателей положения AVID серии F31:

  • Корпус позиционера изготовлен из специальной резины;
  • Полная герметизация электроники обеспечивает оптимальную защиту;
  • Вращающаяся «шайба» обеспечивает визуальную индикацию положения;
  • Электромагнит присоединяется непосредственно к F31;
  • Электрические присоединения фиксированным кабелем или проводами;
  • Местное светодиодное отображение активации электромагнита и положения клапана.

Комплектация установочного комплекта AVID F31,который подходит для всех моделей и типов приводов Tyco PremiAir и Keystone: основная пластина с встроенной «шайбой» по NAMUR тип BT65.

Датчик положения не требует каких-либо регулировок в процессе установки, из-за того, что все монтажные отверстия просверлены предварительно.

Стандартный установочный комплект BT65A допускает возможность для установки в целях безопасности второго датчика положения. Этот тип применений требует BT65A с 4-мя указателями положения.

Если требуется использование «нормально-закрытого» положения, тогда используют BT65B. Эта «шайба» с двумя подвижными металлическими задвижками, которые могут поворачиваться на 360 градусов. Помимо возможности использования связи в «нормально-закрытом» положении, есть возможность выставлять подвижные защелки в нужное промежуточное положение.
