Задвижки клиновые DOMEX F4

Польская компания DOMEX выпускает чугунные задвижки с обрезиненным клином типа F4, которые используются для перекрытия потока рабочей среды в системах водоснабжения и водоотведения, отопления и охлаждения, а также в вентиляционных системах. Задвижки DOMEX F4 устанавливаются в горизонтальных трубопроводах, расположенных как над землей, так и под землей. Не применяется для управления потоком рабочей среды.
Корпус, крышка, штурвал и клин задвижек выпускаются из чугуна высокой прочности с шаровидным графитом EN-GJS-500-7, кроме того, клин покрывается EPDM. Внешние и внутренние поверхности основных деталей задвижек покрываются эпоксидной краской. Присоединения — фланцевые PN10/16 по DIN EN-1092-2:1999. Диапазон номинальных диаметров — 50–600 мм. Рабочая температура — от -10 до +120 °C. Управление осуществляется вручную с помощью штурвала напрямую или через удлиненный шток в случае подземной установки задвижек. Срок эксплуатации задвижек составляет 50 лет.

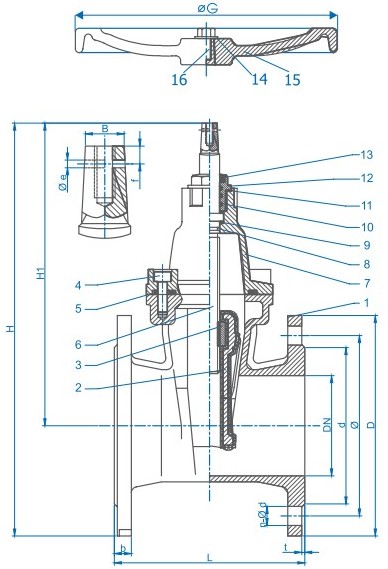

DN |
PN |
L |
nxØd |
D |
Ø |
d |
b |
t |
H |
H1 |
G |
B |
e |
f |
Масса задвижки |
Масса штурвала |
Число оборотов |
Момент |
мм |
бар |
мм |
кг |
|
Нм |
|||||||||||||
40 |
10/16 |
140 |
4xØ19 |
150 |
110 |
84 |
19 |
3 |
235 |
160 |
180 |
14 |
4,5 |
7 |
9,6 |
0,47 |
7 |
60 |
50 |
10/16 |
150 |
4xØ19 |
165 |
125 |
99 |
19 |
3 |
318 |
235 |
180 |
14 |
4,5 |
7 |
9,9 |
0,47 |
7 |
60 |
65 |
10/16 |
170 |
4xØ19 |
185 |
145 |
118 |
19 |
3 |
351 |
258 |
180 |
17 |
4,5 |
7 |
12,9 |
0,57 |
9 |
75 |
80 |
10/16 |
180 |
8xØ19 |
200 |
160 |
132 |
19 |
3 |
388 |
288 |
200 |
17 |
7 |
17 |
15,7 |
0,7 |
11 |
75 |
100 |
10/16 |
190 |
8xØ19 |
220 |
180 |
156 |
19 |
3 |
429 |
319 |
250 |
19 |
7 |
17 |
19,2 |
0,92 |
13,5 |
100 |
125 |
10/16 |
200 |
8xØ19 |
250 |
210 |
184 |
19 |
3 |
485 |
360 |
280 |
19 |
7 |
17 |
27,1 |
1,11 |
13,5 |
125 |
150 |
10/16 |
210 |
8xØ23 |
285 |
240 |
211 |
19 |
3 |
541 |
398 |
280 |
19 |
7 |
17 |
32,1 |
1,11 |
13,5 |
150 |
200 |
10 |
230 |
8xØ23 |
340 |
295 |
266 |
20 |
3 |
662 |
492 |
340 |
24 |
8 |
18,5 |
54,6 |
1,97 |
18 |
200 |
200 |
16 |
230 |
12xØ23 |
340 |
295 |
266 |
20 |
3 |
662 |
492 |
340 |
24 |
8 |
18,5 |
54,6 |
1,97 |
18 |
200 |
250 |
10 |
250 |
12xØ23 |
405 |
350 |
319 |
22 |
3 |
774 |
571 |
340 |
27 |
8 |
18,5 |
79,6 |
2,05 |
22 |
250 |
250 |
16 |
250 |
12xØ28 |
405 |
355 |
319 |
22 |
3 |
774 |
571 |
340 |
27 |
8 |
18,5 |
79,6 |
2,05 |
22 |
250 |
300 |
10 |
270 |
12xØ23 |
460 |
400 |
370 |
24,5 |
4 |
893 |
663 |
400 |
27 |
8 |
18,5 |
112 |
3,01 |
26 |
300 |
300 |
16 |
270 |
12xØ28 |
460 |
410 |
370 |
24,5 |
4 |
893 |
663 |
400 |
27 |
8 |
18,5 |
112 |
3,01 |
26 |
300 |
350 |
10 |
290 |
16xØ23 |
520 |
460 |
429 |
26,5 |
4 |
1071 |
811 |
450 |
27 |
8 |
18,5 |
218 |
12 |
30 |
325 |
350 |
16 |
290 |
16xØ28 |
520 |
470 |
429 |
26,5 |
4 |
1071 |
811 |
450 |
27 |
8 |
18,5 |
218 |
12 |
30 |
325 |
400 |
10 |
310 |
16xØ28 |
580 |
515 |
480 |
28 |
4 |
1160 |
870 |
450 |
32 |
8 |
18,5 |
248 |
12 |
34 |
425 |
400 |
16 |
310 |
16xØ31 |
580 |
525 |
480 |
28 |
4 |
1160 |
870 |
450 |
32 |
8 |
18,5 |
248 |
12 |
34 |
425 |
500 |
10 |
350 |
20xØ28 |
715 |
620 |
582 |
31,5 |
4 |
1405 |
1045 |
600 |
36 |
8 |
18,5 |
440,4 |
19,6 |
43 |
525 |
500 |
16 |
350 |
20xØ34 |
715 |
650 |
582 |
31,5 |
4 |
1405 |
1045 |
600 |
36 |
8 |
18,5 |
440,4 |
19,6 |
43 |
525 |
600 |
10 |
390 |
20xØ34 |
780 |
725 |
682 |
30 |
4 |
1597 |
1207 |
600 |
36 |
8 |
18,5 |
500,4 |
19,6 |
41 |
800 |
