Drastar DR75

Регуляторы высокого расхода и высокого давления DR75

Серия DR75 наиболее подходит для трубопроводов и т. д., требующих большого расхода воды, химикатов, жидкости или газа. Благодаря оптимальной конструкции, позволяющей свести к минимуму увеличение давления P2 по сравнению с падением давления P1, серия DR75 будет поддерживать постоянную стабильную подачу давления на выходе даже при переменном давлении на входе.

Корпус изготовлен из нержавеющей стали 316L или латуни, доступны входные и выходные соединения 1/2” и 3/4” NPT или BSP. Имея Cv 2.0, максимальное давление на входе этой серии возможно до 450 бар (6500 фунт/кв. дюйм) для моделей из нержавеющей стали и до 250 бар (3600 фунт/кв. дюйм) для моделей из латуни. Выходное регулируемое давление возможно в диапазоне от 2 бари (29 фунто/кв. дюйм изб.) до 200 бари (2900 фунт/кв. дюйм изб.) в зависимости от модели.

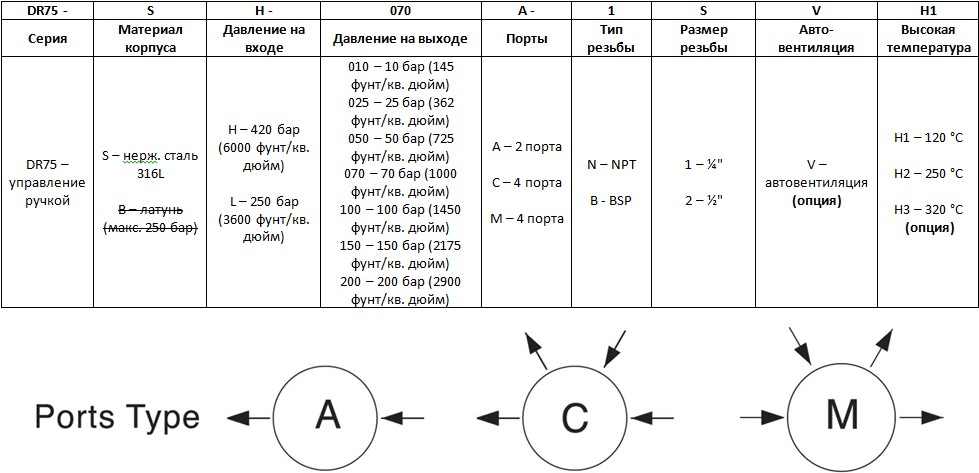

◈ Доступен тип 1/2”, 3/4” NPT или BSP
◈ Встроена функция предотвращения падения
◈ Подходит для промышленного контроля
◈ Давление на входе составляет 450 бар (6500 фунт/кв. дюйм) или 250 бар (3600 фунт/кв. дюйм), а давление на выходе составляет 10 бар (145 фунт/кв. дюйм), 25 бар (360 фунт/кв. дюйм), 50 бар (720 фунт/кв. дюйм), 70 бар (1000 фунт/кв. дюйм), 100 бар (1450 фунт/кв. дюйм), 150 бар (2175 фунт/кв. дюйм), 200 бар (2900 фунт/кв. дюйм),
◈ Монтаж на панель и кронштейн для настенного монтажа доступны в качестве опции
◈ Расчетное испытательное давление: 150 % от максимального номинального
◈ Процедура очистки в соответствии с процессом и правилами, указанными в CGA 4.1. и/или ASTM G-93 и не содержат смазки или масла.

[Регуляторы DRASTAR являются обезжиренными]
※ Все регуляторы давления DRASTAR собираются, очищаются, проверяются и упаковываются в чистом помещении, оборудованном чистым столом, детектором гелия, счетчиком частиц, ультразвуковым очистителем, системой сверхчистой воды, вакуумной упаковочной машиной и т. д. с помощью процедуры кислородной очистки в соответствии с технологическим процессом. и правила, указанные в CGA 4.1. и/или ASTM G-93 и не содержат смазки или масла.

※ Предостережение: Фильтрация (газ 7…15 мкм, вода 15…80 мкм) является НЕОБХОДИМОЙ для использования в обычных газовых системах, кроме газов высокой чистоты. В противном случае это может привести к сбою регуляторов. Настоятельно рекомендуется установить фильтр для продления срока службы и экономии затрат на техническое обслуживание.
